《零基礎輕松讀懂建筑施工圖》
對于建筑從業人員而言看懂施工圖紙是一項非常重要的zhuanye技能。剛參加工作和工作了很多年但遠離施工現場的工程師，乍一看建筑施工圖會有點“丈二和尚摸不著頭腦”的感覺。其實施工圖并不難看懂，難就難在沒有耐心和興致看下去。
★
內容全
本書遵循認知規律，將工程實踐與理論基礎緊密結合，以新規范為指導，通過大量的圖文結合，循序漸進地介紹了施工圖識讀的基礎知識及識圖的方法和步驟。
★ 內容實用
本書通過識圖實例，對各類施工圖進行講解，以便快速提高讀者在實踐中的識圖能力。
★ 易讀易懂
通過
7
大專欄、
255
幅施工圖、
4
套
完整施工圖、
95
分鐘視頻講解
，文字簡潔，圖文并茂，
易學易上手
。
★ 揭秘全流程
一本書為你揭曉
建筑施工圖識圖全流程
，
教你輕松零壓掌握設計基本功。
★ 職前培訓手冊、實操寶典
建筑識圖是設計師的bi備技能，
全套保姆級教程
有助于
設計小白從零基礎入門到輕松讀懂施工圖
，少走彎路少踩坑。經驗豐富的
設計老司機
也不妨在桌上放一本實操指南，
方便翻閱
，一目了然。
《零基礎輕松讀懂建筑結構施工圖》
建筑施工圖是工程設計人員科學地表達建筑形體、結構、功能的圖語言。正確理解設計意圖，實現設計目的，把設計藍圖變成實際建筑的前提就在于實施者一定要看懂施工圖。
★ 培養讀者具備按照國家標準，正確閱讀和理解施工圖的基本能力
本書遵循認知規律，將工程實踐與理論基礎緊密結合，以新規范為指導，通過大量的圖文結合，循序漸進地介紹了施工圖識讀的基礎知識及識圖的方法和步驟。
★ 培養讀者具備理論與實踐相結合的能力
本書通過識圖實例，對各類施工圖進行講解，以便快速提高讀者在實踐中的識圖能力。
★ 易讀易懂
8步268 幅識圖方法教授讀者快速輕松學識圖
3套 完整施工圖逐一梳理識圖技巧
293分鐘 全套施工圖視頻帶你成為識圖高手
★ 職前培訓手冊、實操寶典
建筑識圖是設計師的bi備技能，
全套保姆級教程
有助于
設計小白從零基礎入門到輕松讀懂施工圖
，少走彎路少踩坑。經驗豐富的
設計老司機
也不妨在桌上放一本實操指南，
方便翻閱
，一目了然。
基本信息
《零基礎輕松讀懂建筑結構施工圖》
章 建筑結構施工圖識圖基礎知識
節 建筑結構施工圖識圖的內容及規定
一、建筑結構施工圖識圖的內容
二、建筑結構施工圖識圖的規定
第二節 建筑結構施工圖識讀步驟
一、圖紙目錄識讀
二、結構設計總說明識讀

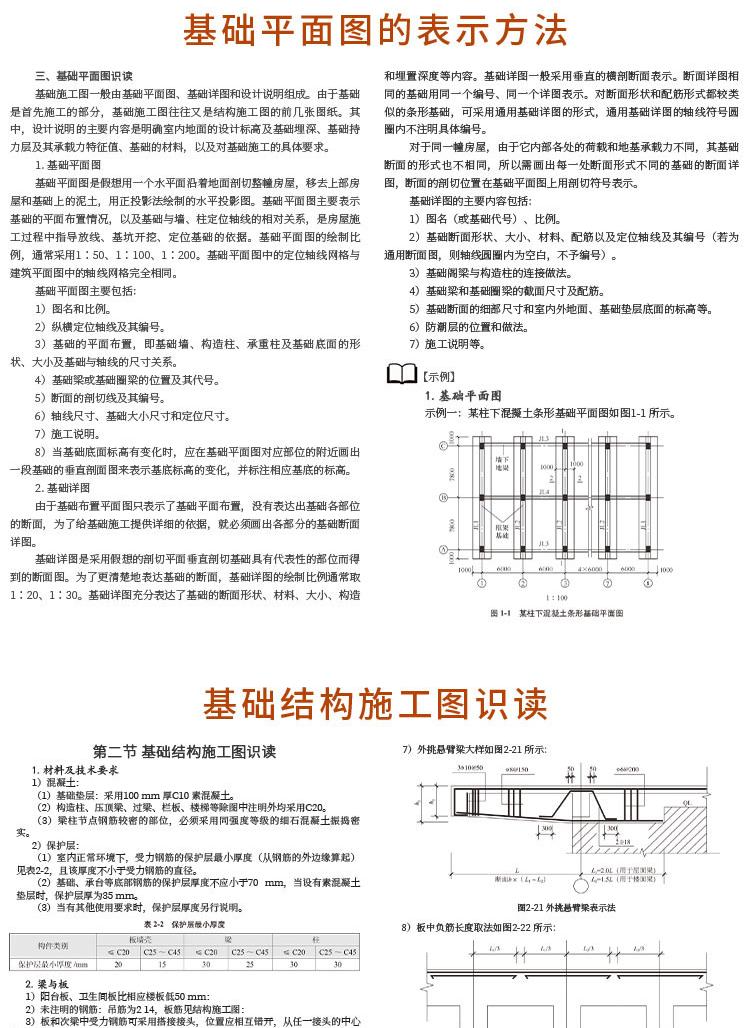

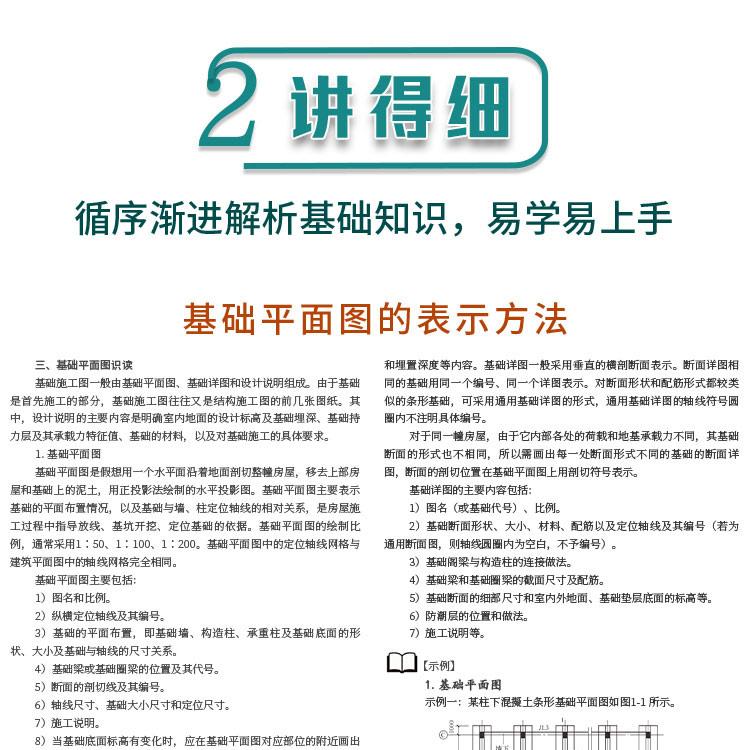

三、基礎平面圖識讀
四、梁施工平面圖識讀
五、板施工平面圖識讀
六、柱施工平面圖識讀
七、剪力墻施工平面圖識讀
八、構件詳圖識讀
第二章 砌體結構施工圖識讀
節 砌體結構施工圖基礎知識
一、砌筑材料
二、砌體類型
第二節 基礎結構施工圖識讀
第三節 主體結構施工圖識讀
第四節 特殊砌體結構施工圖識讀
一、煙囪施工圖識讀
二、水塔施工圖識讀
三、蓄水池施工圖識讀
四、料倉施工圖識讀
第三章 鋼筋混凝土結構施工圖識讀
節 鋼筋混凝土結構施工圖基礎知識
一、混凝土結構形式
二、鋼筋的分類
目 錄
零基礎輕松讀懂建筑結構施工圖
三、混凝土的強度等級
四、混凝土結構平法識圖
第二節 基礎結構施工圖識讀
一、平面圖識讀
二、詳圖識讀
第三節 主體結構施工圖識讀
一、梁施工圖識讀
二、柱施工圖識讀
第四章 鋼結構施工圖識讀
節 鋼結構施工圖基礎知識
一、鋼結構的表示方法
二、鋼結構的結構形式
第二節 門式剛架施工圖識讀
一、剛架基礎施工圖識讀
二、柱腳錨栓施工圖識讀
三、支撐布置圖識讀
四、檁條布置圖識讀
五、主剛架圖、節點詳圖識讀
第三節 鋼網架結構施工圖識讀
一、網架平面布置圖識讀
二、網架安裝圖識讀
三、球加工圖及支座詳圖識讀
第四節 鋼框架結構施工圖識讀
一、底層柱子施工圖識讀
二、鋼框架結構平面布置圖識讀
三、屋面檁條平面布置圖識讀
四、鋼結構樓梯詳圖識讀
五、鋼結構的節點詳圖識讀

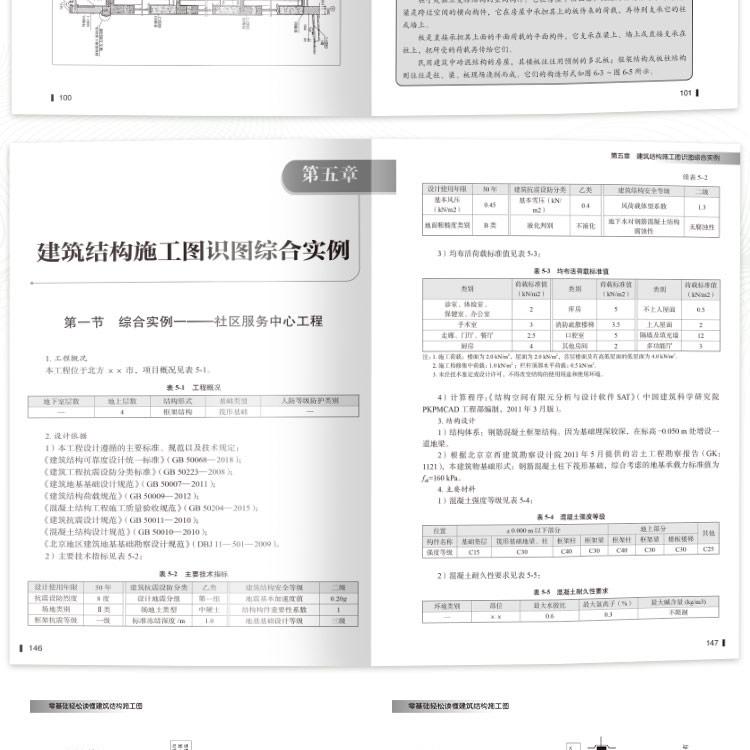

第五章 建筑結構施工圖識圖綜合實例
節 綜合實例一——社區服務中心工程
第二節 綜合實例二——售樓處工程
第三節 綜合實例三——別墅結構工程
《零基礎輕松讀懂建筑施工圖》
章 建筑施工圖識圖基礎知識/ 7
節 建筑施工圖識圖的內容與方法/ 7
第二節 建筑施工圖識讀步驟/ 16
第二章 建筑總平面圖識讀/ 62
節 建筑總平面圖識讀內容/ 62
第二節 建筑總平面圖識讀實例/ 69
第三章 建筑平面圖識讀/ 76
節 建筑平面圖識讀內容/ 76
第二節 建筑平面圖識讀實例/ 82
第四章 建筑立面圖識讀/ 86
節 建筑立面圖識讀內容/ 86
第二節 建筑立面圖識讀實例/ 91

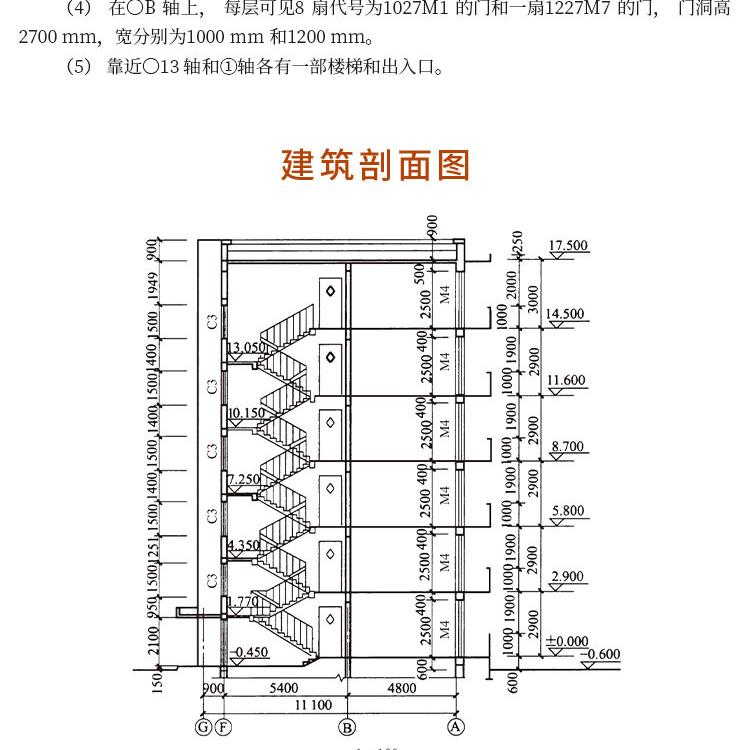

第五章 建筑剖面圖識讀/ 93
節 建筑剖面圖識讀內容/ 93
第二節 建筑剖面圖識讀實例/ 95
第六章 建筑詳圖識讀/ 98
節 外墻節點詳圖 / 98
第二節 門窗詳圖/ 102
第三節 樓梯詳圖/ 105
第四節 廚衛詳圖/ 110
第七章 建筑施工圖識圖綜合實例/ 112
節 綜合實例一——某家園小區工程/ 112
第二節 綜合實例二——托老所工程/ 136
第三節 綜合實例三——文體活動中心工程/ 167
第四節 綜合實例四——醫院工程/ 213
《零基礎輕松讀懂建筑施工圖》
建筑施工圖識圖的內容
建筑施工圖的設計
建筑工程圖紙的設計，是由建設方通過招標選擇設計單位之后，進行委托設計完成的。設計單位則根據建設方提供的設計任務書和有關設計資料，如房屋的用途、規模、建筑物所定現場的自然條件、地理情況等，按照設計方案、規劃要求、建筑藝術風格、計算采用數據等來設計繪制成圖。一般設計繪制成可以施工的圖紙，要經過三個階段。
第yi階段是初步設計階段，這一階段主要根據選定的方案設計進行更具體更深入的設計，在論證技術可能性、經濟合理性的基礎上，提出設計標準、基礎形式、結構方案以及水、電、暖通等各專業的設計方案。初步設計的圖紙和有關文件只能作為提供研究和審批使用，不能作為施工的依據。
第二階段稱為技術設計階段，它是針對技術上復雜或有特殊要求而又缺乏設計經驗的建設項目而增加的一個階段設計。它是用以進一步解決初步設計階段一時無法解決的一些重大問題，如初步設計中采用的特殊工藝流程須經試驗研究，新設備須經試制及確定，大型建筑物、構筑物的關鍵部位或特殊結構須經試驗研究落實，建設規模及重要的技術經濟指標須經進一步論證等。技術設計是根據批準的初步設計進行的，其具體內容視工程項目的具體情況、特點和要求確定，其深度以能解決重大技術問題、指導施工圖設計為原則。
第三階段為施工圖設計階段，它是在前面兩個階段的基礎上進行詳細的、具體的設計。它主要是為滿足工程施工中的各項具體的技術要求，提供一切準確可靠的施工依據。因此必須依據工程和設備各構成部分的尺寸、布置和主要施工做法等，繪制出正確、完整和詳細的建筑和安裝詳圖及必要的文字說明和工程概算。整套施工圖紙是設計人員的終成果，也是施工單位進行施工的主要依據。
《零基礎輕松讀懂建筑結構施工圖》

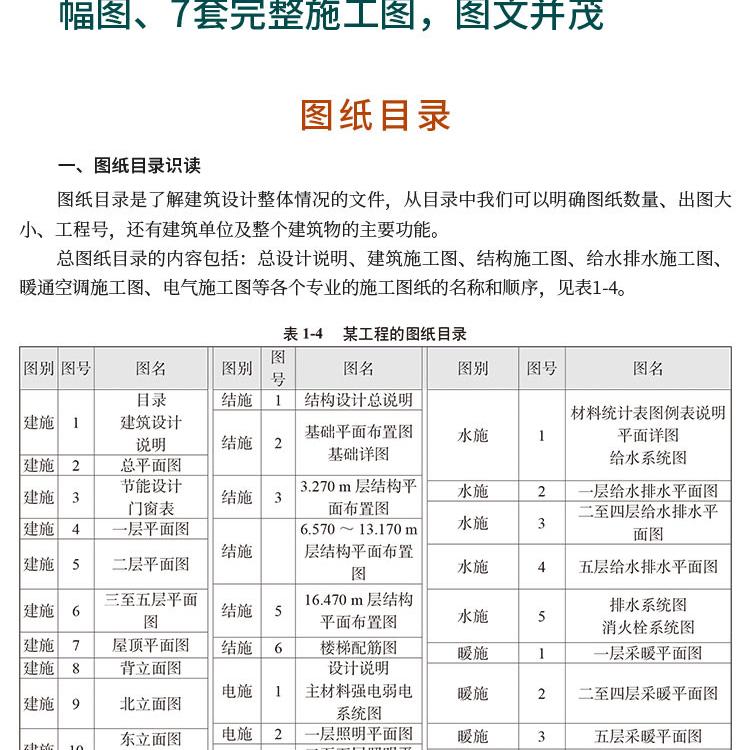

一、圖紙目錄識讀
圖紙目錄是了解建筑設計整體情況的文件，從目錄中我們可以明確圖紙數量、出圖大小、工程號，還有建筑單位及整個建筑物的主要功能。
總圖紙目錄的內容包括：總設計說明、建筑施工圖、結構施工圖、給水排水施工圖、暖通空調施工圖、電氣施工圖等各個專業的施工圖紙的名稱和順序，見表1-4。

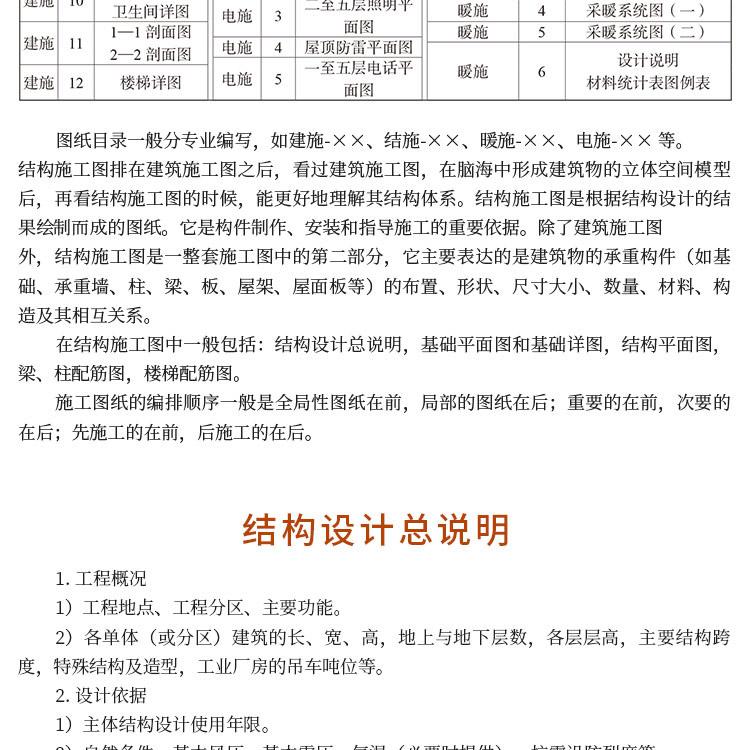

圖紙目錄一般分專業編寫，如建施-××、結施-××、暖施-××、電施-×× 等。
結構施工圖排在建筑施工圖之后，看過建筑施工圖，在腦海中形成建筑物的立體空間模型后，再看結構施工圖的時候，能更好地理解其結構體系。結構施工圖是根據結構設計的結果繪制而成的圖紙。它是構件制作、安裝和指導施工的重要依據。除了建筑施工圖外，結構施工圖是一整套施工圖中的第二部分，它主要表達的是建筑物的承重構件（如基礎、承重墻、柱、梁、板、屋架、屋面板等）的布置、形狀、尺寸大小、數量、材料、構造及其相互關系。
在結構施工圖中一般包括：結構設計總說明，基礎平面圖和基礎詳圖，結構平面圖， 梁、柱配筋圖，樓梯配筋圖。
施工圖紙的編排順序一般是全局性圖紙在前，局部的圖紙在后；重要的在前，次要的在后；先施工的在前，后施工的在后。當拿到一套結構施工圖后，看到的張圖便是圖紙目錄。圖紙目錄可以幫我們了解圖紙的專業類別、總張數、每張圖紙的圖名、工程名稱、建設單位和設計單位等內容，。
從圖紙目錄中可以了解到下列資料：
工程名稱—— ×× 小區住宅樓。
圖紙專業類別——結構專業。
設計單位—— ×× 工程設計有限公司。
建設單位—— ×× 建筑公司。
圖紙編號和名稱是為了方便查閱，針對每張圖紙所表達建筑物的主要內容，給圖紙起一個名稱，再用數字編號，用來確定圖紙的次序。如這套圖紙目錄所在的圖紙圖名為×× 封面，圖號為“結施-00”，在圖紙目錄編號項的行，可以看到圖紙編號“結施-01”。其中“結”字表示圖紙種類為結構施工圖，“01”表示為結構施工圖的張； 在圖名相應的行中，可以看到“結構設計總說明（一）”，也就是圖紙表達的內容，為結構總說明的部分；在圖幅號相應的行中，看到“A2”，它表示該張圖紙是A2 幅面，圖框尺寸為420 mm×594 mm。在圖紙目錄編號項的后一行，可以看到圖幅號為“A2 1/4”，它表達的意思是在A2 幅面的基礎上增加A2 幅面的1/4 長，圖框尺寸為12
（420 mm×594 mm 420 mm×594 mm×14 ）。
該套圖紙共有18 張，圖紙封面為圖紙目錄，接下來3 張為結構設計總說明，結構施工圖14 張。
圖紙目錄的形式由設計單位自己規定，沒有統一的格式，但大體如上述內容。
《零基礎輕松讀懂建筑施工圖》

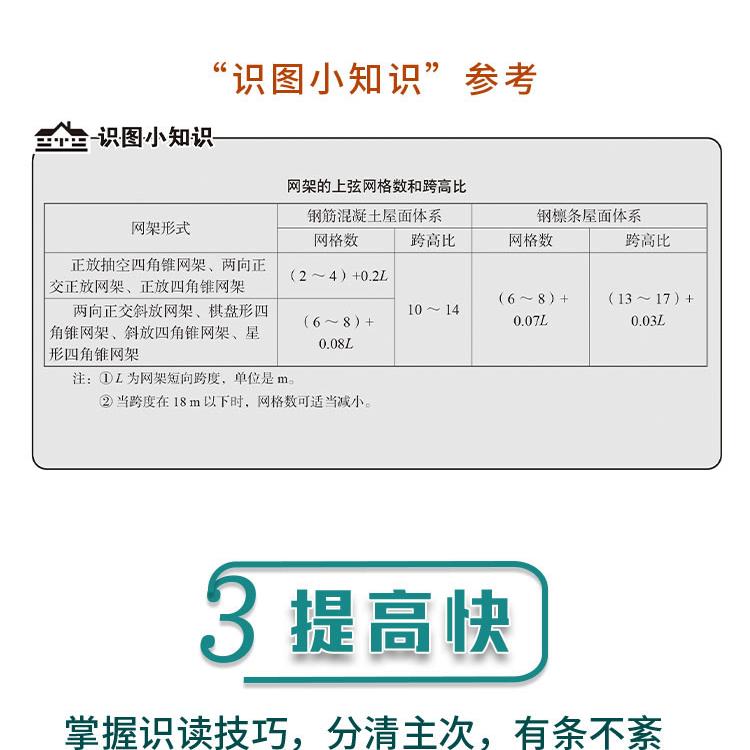

本書共7章。第yi章主要介紹了建筑施工圖識圖基礎知識，第er章為建筑總平面圖識讀，第三章為建筑平面圖識讀，第四章為建筑立面圖識讀，第五章為建筑剖面圖識讀，第六章為建筑詳圖識讀。第er章到第六章從建筑施工圖識圖的組成部分著手，逐個進行介紹，并配以實例輔以形象的說明和講解，每節zui后還增加了“識圖小知識”模塊，供讀者閱讀參考。zui后一章是建筑施工圖識圖綜合實例，以幾套完整的建筑施工圖展示了整體效果，有助于讀者加強識圖綜合訓練、掌握識圖技巧并學以致用。
《零基礎輕松讀懂建筑結構施工圖》
本書共五章，第yi章主要介紹了建筑結構施工圖識圖基礎知識的識圖內容與步驟，第er章為砌體結構施工圖識讀，第三章為鋼筋混凝土結構施工圖識讀，第四章為鋼結構施工圖識讀，第五章為建筑結構施工圖識圖綜合實例。第er章到第四章從砌體結構施工圖識讀著手，逐個對建筑結構施工圖的識讀進行介紹，并配以實例，輔以形象的說明和講解，還增加了識圖小知識，供讀者
參考閱讀。zui后一章是建筑結構施工圖識圖綜合實例，以一套完整的建筑結構施工圖展示了建筑結構施工圖的整體效果，以加強識圖綜合訓練，讓讀者掌握識圖技巧并學以致用。
范越，男，注冊建造師（建筑），注冊監理工程師。先后供職于濰坊昌大建設集團第yi分公司，仿古建筑公司，第七分公司，濰坊誠信建設監理有限公司等單位。現就職于山東省信宇通信工程監理有限公司。監理項目中國聯通多期網絡建設，中國鐵塔公司多期工程建設，湯泉智慧旅游項目等。
何艷艷，工程造價專業。先后從事過土建、裝修等多項工程，擁有豐富的工作經驗和完整的專業性知識結構，目前從事于施工現場工作。
